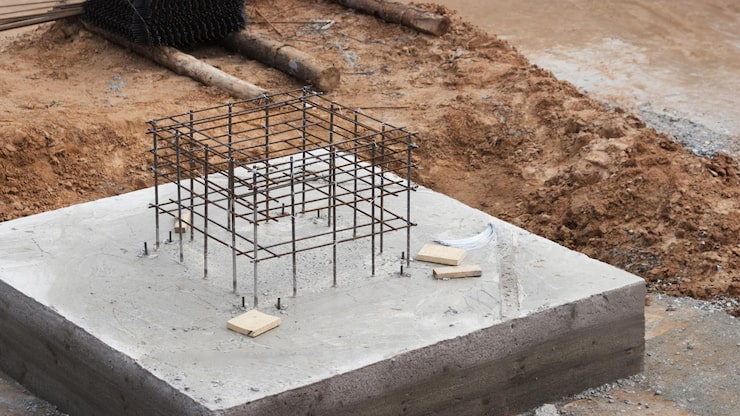

Армирование фундаментной плиты — схемы и расчеты

Для качественного армирования фундаментной плиты важно учитывать нагрузки, которые она будет нести. Прежде всего, рассчитайте общую нагрузку на плиту, включая вес сооружения, слоя грунта и дополнительные нагрузки (например, снег и ветер).

Схемы армирования

Существует несколько распространенных схем армирования фундаментных плит:

• Однослойное армирование – применяется для легких конструкций. Арматуру размещают в одном слое.
• Двухслойное армирование – используется для средних и тяжелых конструкций. Арматурные сетки укладываются в два уровня.
• Трехслойное армирование – необходимо для особых условий, например, при высоких нагрузках и нестабильных грунтах.

Выбор схемы зависит от проектных нагрузок и особенностей грунта. Используйте арматуру диаметром от 10 до 16 мм, однако для расчетов более точных значений можно обратиться к проектной документации.

Расчет армирования

При расчете армирования применяйте следующие шаги:

1. Определите размеры фундаментной плиты, чтобы вычислить ее площадь.
2. Расчитайте необходимые параметры арматуры. Ориентируйтесь на допустимые напряжения в бетоне и арматуре.
3. Используйте формулу:

А = Q / (σср × γ)

где:

• А – площадь поперечного сечения арматуры;
• Q – расчетная нагрузка;
• σср – среднее напряжение в арматуре;
• γ – коэффициент надежности.

После расчета необходимой площади, выберите схему укладки арматуры, учитывая заданные размеры плиты. Расположите longitudinal и transverse bars так, чтобы они обеспечивали максимальную прочность и устойчивость плиты.

Видеодоказательства и контроль качества

При проведении работ обязательно отслеживайте качество используемых материалов. Снимайте фото процесса укладки арматуры для проверки. Дополнительно выполните контроль за заливкой бетоном, чтобы избежать пустот и трещин.

Армирование фундамента – ключевой этап, от которого зависит долговечность всей конструкции. Внимательно следуйте рекомендациям и проводите расчеты для достижения надежного результата.

Армирование фундаментной плиты: схемы и расчеты

Для армирования фундаментной плиты используйте сетку из арматурных прутков диаметром от 12 до 16 мм. Расположение арматуры: две основные сетки с верхней и нижней стороны плиты, с минимальным расстоянием в 20 см между прутками. Подробные схемы армирования зависят от нагрузки на плиту и типа грунта. Например, для слабых грунтов лучше увеличить количество арматуры и рассмотреть дополнительные стержни по краям плиты, чтобы избежать трещин. Убедитесь, что верхняя сетка перекрывает стыки нижней на расстоянии не менее 25 см.

При расчете армирования учитывайте моменты, возникающие в ходе эксплуатации фундамента. Максимальные значения изгибающих моментов определяются по формуле: M = q * l² / 8, где q – распределенная нагрузка, l – длина пролета. Определив необходимый диаметр арматуры, зарекомендуйте правильно распределенное армирование по всей плите. Учитывайте также коэффициент запаса прочности, чтобы обеспечить долгосрочную надежность конструкции. Постоянно проверяйте крепление прутков: сварка должна обеспечивать прочность соединений на уровне до 75% прочности исходного материала.
